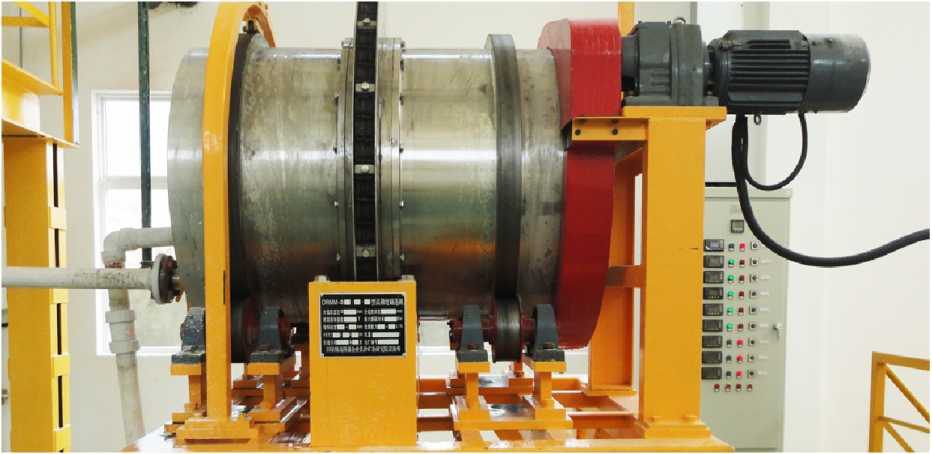

CRIMM系列永磁立環高梯度磁選機

CRIMM YCHGMS 系列永磁高梯度磁選機采用稀土永磁窗框式高強磁場對極閉合磁體、多維聚磁分選介質堆、分選腔高離散分選體系和變頻調速控制系統等高新技術，組合集成專用于微細粒弱磁性礦物高效分選新型永磁高梯度設備。

所屬分類

選礦裝備及智慧礦山

產品詳情

　　CRIMM YCHGMS 系列永磁高梯度磁選機采用稀土永磁窗框式高強磁場對極閉合磁體、多維聚磁分選介質堆、分選腔高離散分選體系和變頻調速控制系統等高新技術，組合集成專用于微細粒弱磁性礦物高效分選新型永磁高梯度設備。

　　一、技術特點

　　●YCHGMS系列永磁高梯度磁選機采用稀土永磁窗框式高強磁場對極閉合磁體，背景磁場磁感應強度0.8～1.0T(特斯拉)，分選介質表面磁感應強度達到1.2～1.5 T(特斯拉)，磁場梯度達106，與電磁強磁選機相比能提供更均勻更大的比磁力;

　　●YCHGMS系列永磁高梯度磁選機采用多維聚磁分選介質堆結構，介質堆中入選礦漿流與單介質軸向平行結構，保證了介質表面磁感應強度和磁場梯度的均勻，有效防止磁性夾雜和機械堵塞;

　　●YCHGMS系列永磁高梯度磁選機采用高離散分選體系技術，使得工業生產中礦漿流體在分選腔中均勻離散，單礦粒呈勻速等降通過分選區，同時大幅度地減少了非磁性顆粒與弱磁性顆粒之間的相互吸附(分子力吸附)確保微細粒礦物的高效磁分離;

　　●YCHGMS系列永磁高梯度磁選機采用了阻尼式給礦分配器、多路射流噴淋清洗裝置和反向沖洗卸礦裝置，有效的保證了磁性物產品和非磁性物產品質量的控制和調整，同時保證了分選后介質堆的清潔，使得連續作業的生產指標穩定;

　　●與同處理量的電磁強磁選機相比，YCHGMS 系列永磁高梯度磁選機機重輕1/4～1/3，設備造價低20～30%，節省運行費用40～60%，微細粒級弱磁性礦物作業回收率要提高10%以上。

　　YCHGMS系列永磁高梯度磁選機磁極對中間配置了能控制一定液面的不銹鋼槽，周邊裝滿分選介質堆的分選盤下部進入分選磁場時，浸泡在水槽中轉動;給礦調漿后沿分選盤內周向下給入分選介質堆，在水槽液位的阻尼作用下，呈離散態勻速等降通過位于分選磁場中的介質堆，非磁性顆粒因不受磁力作用而進入下部非磁性產品排出;磁性顆粒則由于受磁力作用而吸附于介質表面，隨分選盤的轉動經過清洗區而脫離磁場，脫離磁場后，在上部沿分選盤外周向沖洗水的作用下脫離分選介質堆，排入磁性產品料槽排出;沖洗干凈的介質堆隨分選盤的轉動再進入下部分選區，從而連續的分選作業，實現了磁性顆粒與非磁性顆粒的分離。

　　二、主要技術參數

　　CRIMM YCHGMS系列永磁高梯度磁選機規格型號如下：
