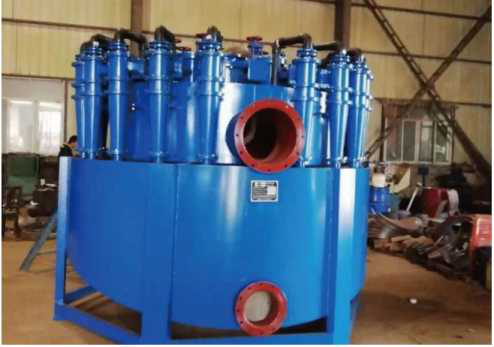

CZ高效水力旋流器

旋流器是一種按粒度、密度進行分級或分離的設備。待分級或分離物料以切線從園筒內壁高速給入，介質、顆粒的混合體產生旋轉形成離心力場，不同粒度、不同密度的顆粒(或液相)產生不同的運動軌跡，在離心力、介質粘滯阻力、浮力、重力等力場的作用下，粗顆粒、大密度的顆粒向周邊運動，通過錐形體從沉砂口排出;細顆粒、低密度的顆粒(或液相)向中心運動，由溢流管排出;實現固體顆粒的粗細分級和不同密度流體的分離。

所屬分類

選礦裝備及智慧礦山

產品詳情

　　一、工作原理

　　旋流器是一種按粒度、密度進行分級或分離的設備。待分級或分離物料以切線從園筒內壁高速給入，介質、顆粒的混合體產生旋轉形成離心力場，不同粒度、不同密度的顆粒(或液相)產生不同的運動軌跡，在離心力、介質粘滯阻力、浮力、重力等力場的作用下，粗顆粒、大密度的顆粒向周邊運動，通過錐形體從沉砂口排出;細顆粒、低密度的顆粒(或液相)向中心運動，由溢流管排出;實現固體顆粒的粗細分級和不同密度流體的分離。

　　二、應用范圍

　　●與磨機閉路的分級作業;

　　●與細篩閉路的多次分級;

　　●尾礦堆壩、充填前的分級脫泥作業;

　　●非金屬礦物加工中的除砂作業;

　　●重選前的分級、脫泥作業;

　　●尾礦高濃度輸送前的輔助濃縮作業;

　　●采油工業中的油—砂、油—水分離作業。

　　三、主要技術特點

　　●給礦口弧線采用雙園弧設計，顯著減輕進口磨損物料，物料流線保持穩定;

　　●內襯采用了與烏克蘭合作研制的CNU耐磨材料;

　　●長柱、變錐設計，增大了有效分級空間，長期工業實踐表明：CZ型旋流器的溢流粒度較細，沉砂中合格粒級含量減少，分級效率高出普通旋流器10～20%。

　　四、主要技術參數

型號	CZ75	CZ100	CZ125	CZ150	CZ200	CZ250	CZ300	CZ350	CZ500	CZ660
Q	2.5～3	6～8	8～10	10～12	20～30	34～39	40～48	70～86	175～212	300～370
Do	18±2	22±2	36±4	40±4	54±6	70±5	83±8	100±10	150±10	205±20
Du	8±1	10±2	16±2	18±4	18±4	34±4	42±5	55±5	80±10	105±10
溢流細度	10～37	14～40	19～43	26～53	30～60	37～62	40～75	44～88	74～150	90～210

注：“Q”處理能力m3/h（處理能力是指給礦壓力P=0.1MPa的條件下清水的處理能力），“Do”溢流直徑mm，“Du”:沉砂嘴直徑mm 溢流細度:μm。

　　五、應用實例

　　●凡口鉛鋅礦二段磨礦:目的是提高二段磨機的處理能力。原系統處理能力：2050t/d;二段分級機溢流細度：88.0%-200目,溢流濃度：39.05%,分級效率：35%;二段球蘑機q-200目：0.785t/m3h;采用CZ350旋流器代替原系統350標準旋流器后, 二段磨機處理量達2655.4t/d;溢流細度：85.4%-200目;溢流濃度：38.61%;沉砂濃度：74%;CZ350分級效率：42.20%,球磨機q-200目：1.068t/m3h。

　　●包頭選礦廠二段球磨磨礦:為了提高磨礦細度，將二段球磨的krebs旋流器改成CZ500高效旋流器,生產結果表明:二段球磨機q-200目：0.636t/m3h,提高了15%，總溢流細度93.15%-200目,相對提高6.09%，分級效率相對提高14.26%。

　　●凡口鉛鋅礦尾砂分級:旋流器給礦濃度為22.53%，-19μm含量為37.28%。旋流器沉砂產率為60.37%，濃度為70.94%，-19μm含量為7.64%，+19μm粒級回收率為88.90%.分級質效率為76.07%。CZ高效旋流器的應用徹底解決了充填尾砂的質量，為凡口鉛鋅礦的可持續發展提供了關鍵的裝備。

　　●攀枝花鈦鐵礦細粒級脫泥濃縮:采用1臺6×CZI-100高效濃縮脫泥旋流器組濃縮分級斜板分級濃縮機的溢流，給礦濃度為4.01%，-10μm含量為32.17%,指標如下：沉砂濃度為36.01%，產率為69.69%，-10μm含量為92.92%,沉砂中+10μm粒級的回收率為95.44%,旋流器組處理量為45.9m3/h/組,分級效率為80.03%。
